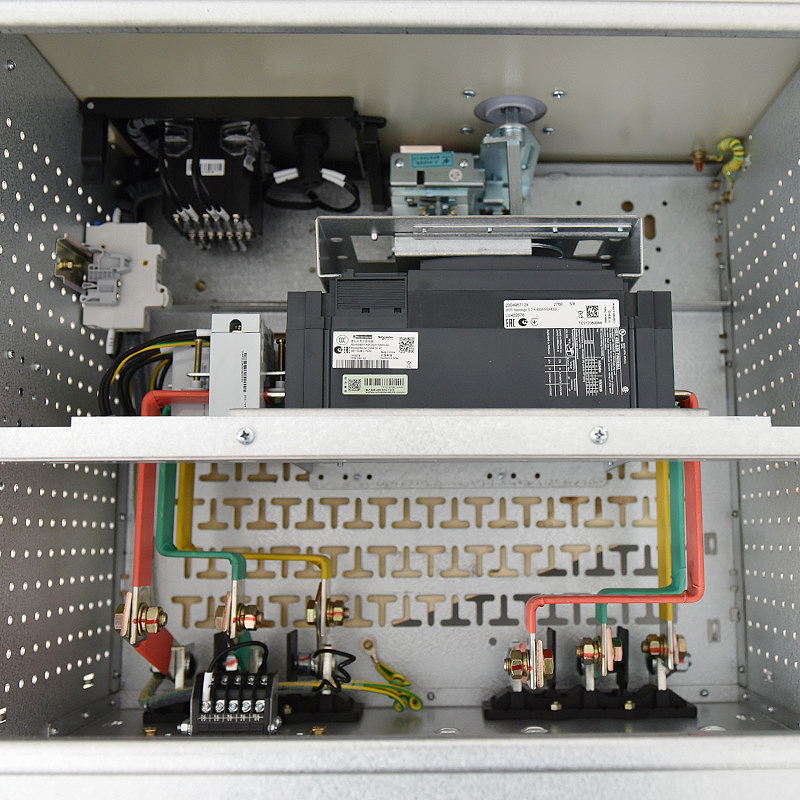

MNSG型低壓抽出式開關柜系全組合裝置，它由柜體和功能單元組成。

　　3.2.1框架

　　MNSG低壓抽出式開關柜框架為組合式結構,基本骨架由C型型材組裝而成，柜架的全部結構件經過鍍鋅(或采用寶鋼熱鍍鋅板、敷鋁鋅板)，C型型材是以25MM為模數孔的鋼板彎制而成，通過各種連接件、自攻鎖緊螺釘和8.8級六角螺連接，框架結構無需專用工具即能組裝各種形式的柜體，具有較高的強度和靈活性。

　　3.2.2分段式多功能隔離板

　　a、分段式多功能隔離板(簡稱功能板)安裝在主母線室與電器室之間，采用熱電塑性的工程材料制作而成，具有阻燃、增強、高強度、高沖擊的特性，解決了一直依賴進口的難題，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，采取了嚴密的隔離措施。

　　b、其額定工作電壓380V(660V)，額定峰值耐受電流176KA，額定短時耐受電流80KA(IS)，分段式多功能隔離板由九塊中端、二塊橫端、橡皮條、襯塊拼接后就成一塊整體，也可使PC柜和MCC柜實現混裝。

　　c、匯流排襯套板和終端蓋板也采用高強度材料制作，主要用與50×30×5mmL型垂直母線的固定。

　　3.2.3母線系統

　　3.2.3.1MNSG開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，也可用作后備電源。主母線規格為10×30，10×60，10×80雙排單拼，雙排雙拼。

　　3.2.3.2配電母線(垂直母線)組裝在阻燃型塑料功能板中，即可防止電弧引起的放電，又能防止人體接觸，通過特殊聯接件與主母線聯接。垂直母線為“L”型，規格50×30×5。

　　3.2.3.3柜內設有獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜前底部及右側，各回路接地或接零都可以就近聯接。柜架結構件全部采用自攻鎖緊螺釘聯接，具有較高的接地可靠性。N、PE線規格截面應為相母線截面的一半左右。

　　3.2.4聯鎖

　　3.2.4.1旋轉操作手柄分端位置“Ο” 到工作位置“|”的箭頭表示為，先將操作手柄向里推后將手柄從“Ο”位置旋轉到“|”即可，返回時不許推動，只要將手柄“|”旋向“Ο”放手后，手柄將自動彈出。

　　當手柄到達工作位置時，機構對開關解除機械閉鎖，這時主開關方可進行合閘和分閘操作。但是，當主開關合閘后，聯鎖機構的手柄就不能操作。

　　在符號標志的右下角門上有一塑料封口塞，這是門的解鎖機構，操作過程如下：當抽屜在工作位置時，如要開門，則先將封口塞拔出。然后用螺絲刀插入孔內向下移動鎖扣即可開門，關閉后務必將封口塞蓋上，否則將破壞原有的防護等級。

　　3.3電氣間隙、爬電距離和間隔距離

　　3.3.1電氣間隙與爬電距離

　　3.3.1.1主母線、垂直母線、分支母線和主電路連接件帶電部件之間及其接地金屬構件之間的爬電距離和電氣間隙應不小于20mm。

　　3.3.1.2母線連接和電氣元件進出線端子間某些部分達不到5.7.1.1的規定時允許采用包扎絕緣的措施，但不應低于下

　　當采用絕緣母線時允許縮小電氣間隙和爬電距離。
